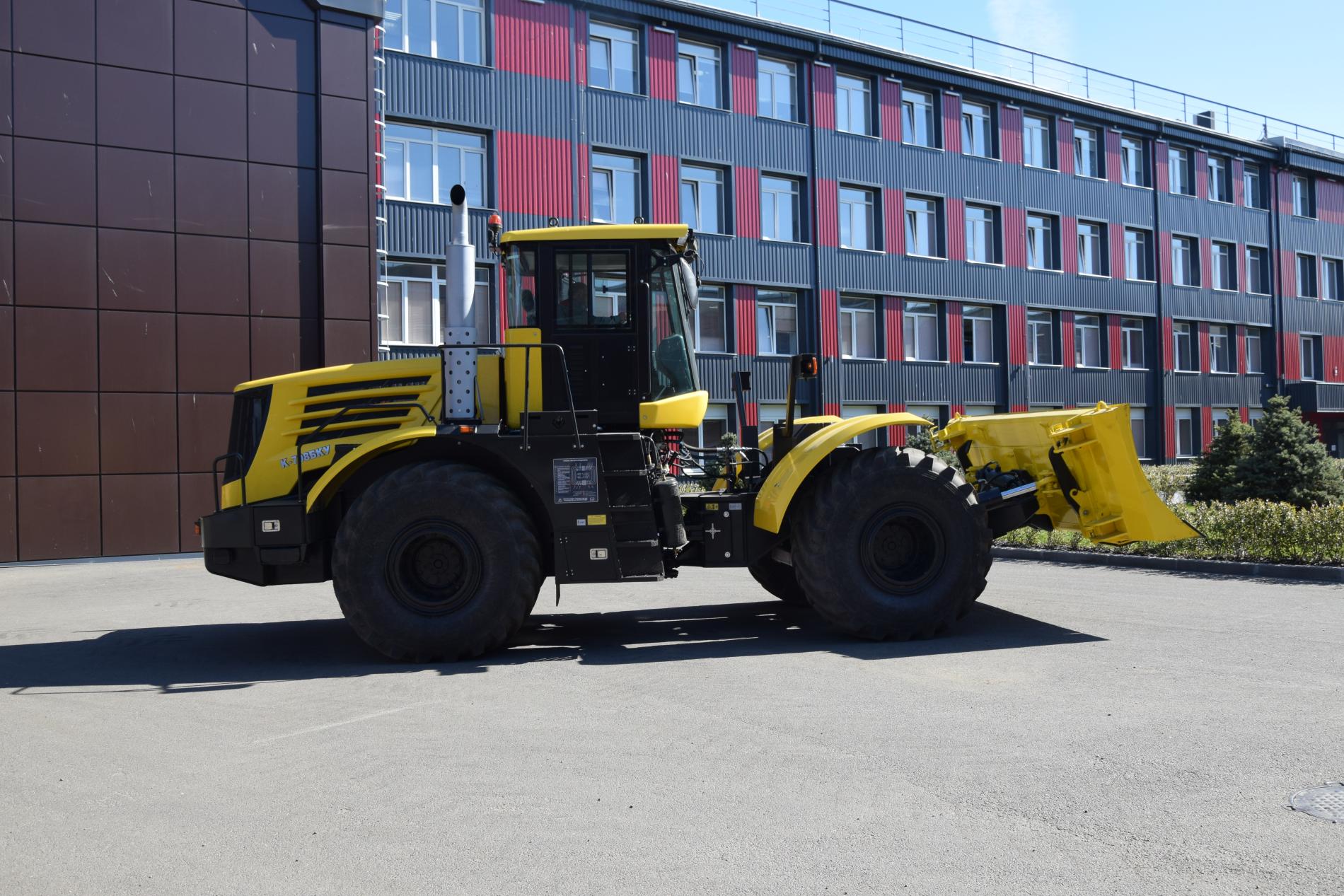

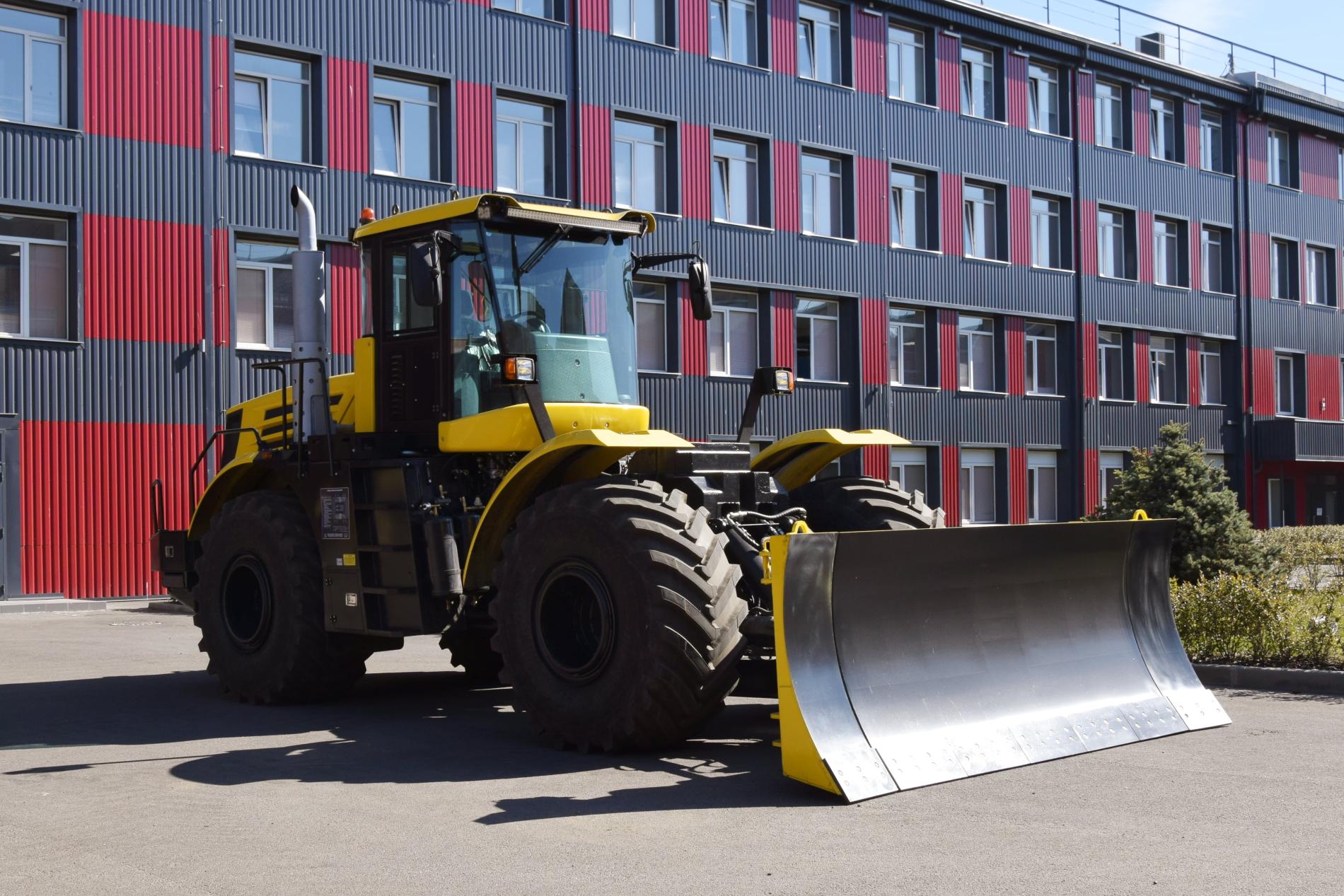

Бульдозер колёсный универсальный КИРОВЕЦ К-708 БКУ

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

ПОКАЗАТЕЛИ

Габаритные размеры машины, мм:

- длина

8600±100

- ширина

3650±20

- высота (по кабине)

3780±50

База машины, мм

3750±20

Колея машины, мм

2250±20

Масса, кг

     - эксплуатационная масса, кг

22000±200

Распределение массы по осям в транспортном положении бульдозера, кг:

     - на переднюю ось

9900

     - на заднюю ось

12100

Номинальное тяговое усилие, т, не менее

6

Рабочая скорость, км/ч

3 – 12

ДВИГАТЕЛЬ

Модель

ЯМЗ-238НД3-6

Тип двигателя

8-цилиндровый, V-образный дизель, с водяным охлаждением

Номинальная мощность, кВт (л.с.)

173 (235)

Эксплуатационная мощность, кВт (л.с.)

162 (220)

Номинальная частота вращения, мин^-1

1700

Максимальный крутящий момент, Н·м (кгс·м)

1108 (113)

Удельный расход топлива, г/(кВт⋅ч) (г/(л.с.⋅ч))

218 (160)

Автономный предпусковой подогрев двигателя

30 кВт (Webasto или «Прамотроник»)

ТРАНСМИССИЯ

Тип

гидромеханическая, полуавтоматическая

Коробка передач

4х4, с электро-пневматическим переключением передач и режимов

Количество режимов

два: рабочий и транспортный

Число передач на каждом режиме:

• −переднего хода

2

• −заднего хода

2

Ведущие мосты

подмоторный и грузовой с  самоблокирующимися дифференциалами, планетарными, конечными передачами

ХОДОВАЯ ЧАСТЬ

Подвеска мостов

Балансирная на подмоторной раме и жесткая на грузовой раме

Шины промышленные

29,5/75R25

Рабочие тормоза

Пневмогидравлические или пневматические

Стояночный тормоз

колодочно-дисковый с пневмопружинным приводом

ТОПЛИВНАЯ СИСТЕМА

Обогреваемый фильтр очистки топлива

штатно

Подогрев топлива в баке

по заказу

Объем топливного бака, л

600

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Номинальное напряжение в сети, В

24

Аккумуляторные батареи:

тип

стартерные, свинцово-кислотные

ёмкость, А · ч

190

количество, шт.

2

Генератор:

тип

переменного тока со встроенным

выпрямителем

мощность, кВт

2

Преобразователь напряжения 12/24 V

Контроль давления масла и температуры в ГТР

аварийные сигналы

КАБИНА

без поворотного поста

Рулевая колонка

с дисплеем для отображением всех основных контрольных и аварийных параметров, дополнительный подрулевой переключатель для управления КП

Система кондиционирования в основной комплектации

Автономный воздушный отопитель кабины фирмы «Eberspecher Airtronic D4» или «Планар 44Д»

Кабина двухместная с центральным расположением сиденья водителя, встроенным каркасом безопасности, защищающим оператора от опрокидывании машины (ROPS) и от падающих предметов (FOPS).

Гидрообъемное управление поворотом, регулируемая рулевая колонка. Удобное расположение органов управления, подрессоренное сиденье водителя, тонированные стекла.

Нормативные требования безопасности, включающие санитарно-гигиенические требования, правила и другие локальные акты в области охраны труда, пожарной и электробезопасности:

- Допустимые уровни звука, эквивалентные уровни звука в соответствии с СанПиН 2.2.4.3359-16 «Санитарно-эпидемиологические требования к физическим факторам на рабочих местах» в кабинах и

при работе верхнего оборудования, не более 78 дБА.

- Допустимые эквивалентные корректированные уровни виброускорения в соответствии с СанПиН 2.2.4.3359-16 «Санитарно-эпидемиологические требования к физическим факторам на рабочих местах»:

вибрация локальная, не более 126 дБ;

вибрация общая: категории 1 - по оси Z, не более 115 дБ, по осям X, Y, не более 112 дБ.

- Концентрация вредных веществ в воздухе рабочей зоны, не выше ПДК.

- Допустимые параметры микроклимата в соответствии с СанПиН 2.2.4.3359-16 «Санитарно-эпидемиологические требования к физическим факторам на рабочих местах».

- Уровни нормируемых показателей параметров световой среды в соответствии с СанПиН 2.2.4.3359-16 «Санитарно-эпидемиологические требования к физическим факторам на рабочих местах».

ГИДРОСИСТЕМА РАБОЧЕГО ОБОРУДОВАНИЯ

Тип гидросистемы

объёмный гидропривод

Тип насосов

шестеренчатый

Производительность насосов, л/мин

80+80+16

Давление настройки предохранительных клапанов, кгс/см²

240

Управление гидрораспределителем

электромагнитное

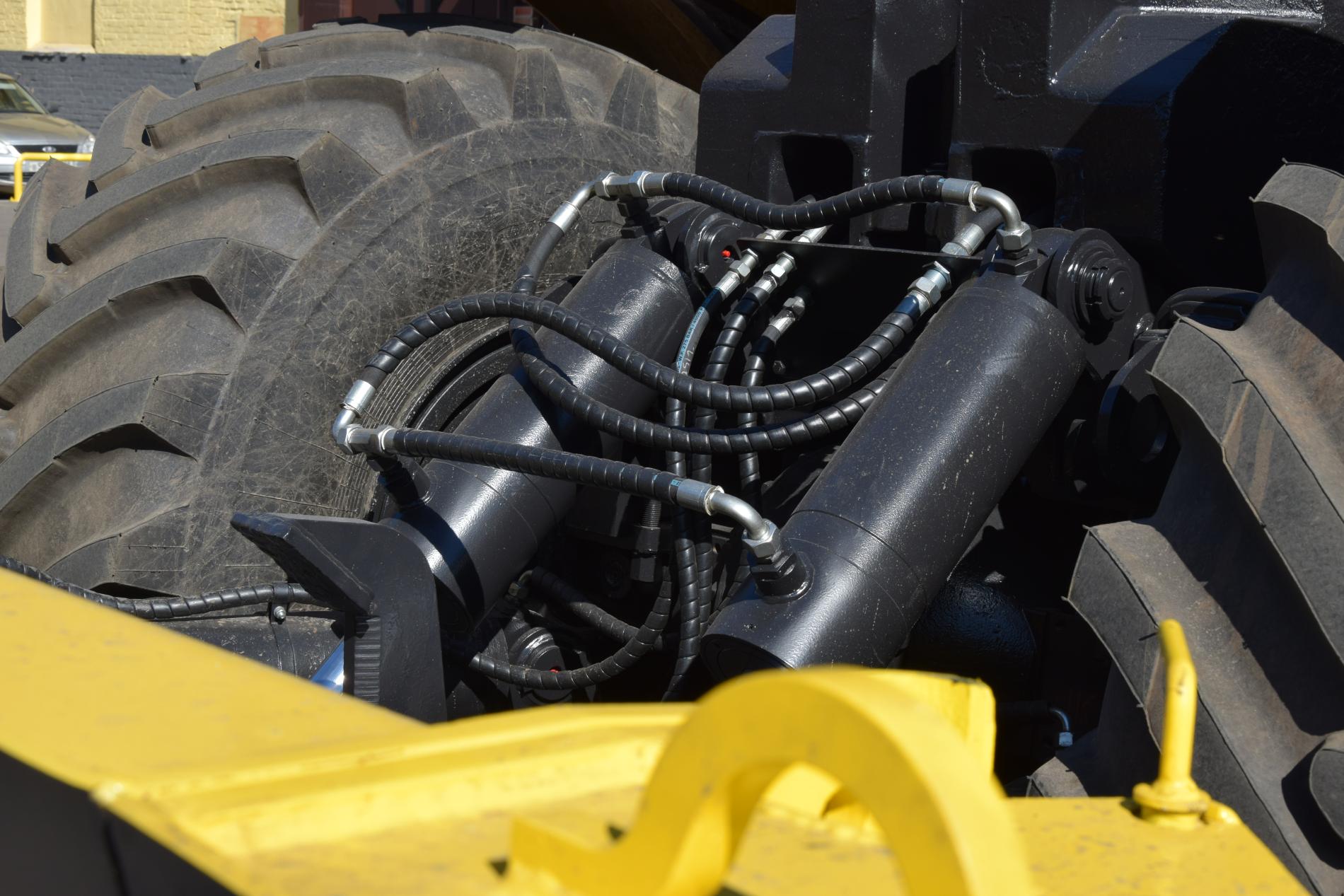

Тип исполнительных гидроцилиндров

одноступенчатые, двухстороннего действия

Количество  гидроцилиндров  рабочего оборудования, шт.:

подъём и заглубление отвала

2

изменения угла резания отвала и установки его в грейдерное положение

2

поворот отвала вокруг горизонтальной оси

1

Рукава высокого давления и шланги в арктическом исполнении

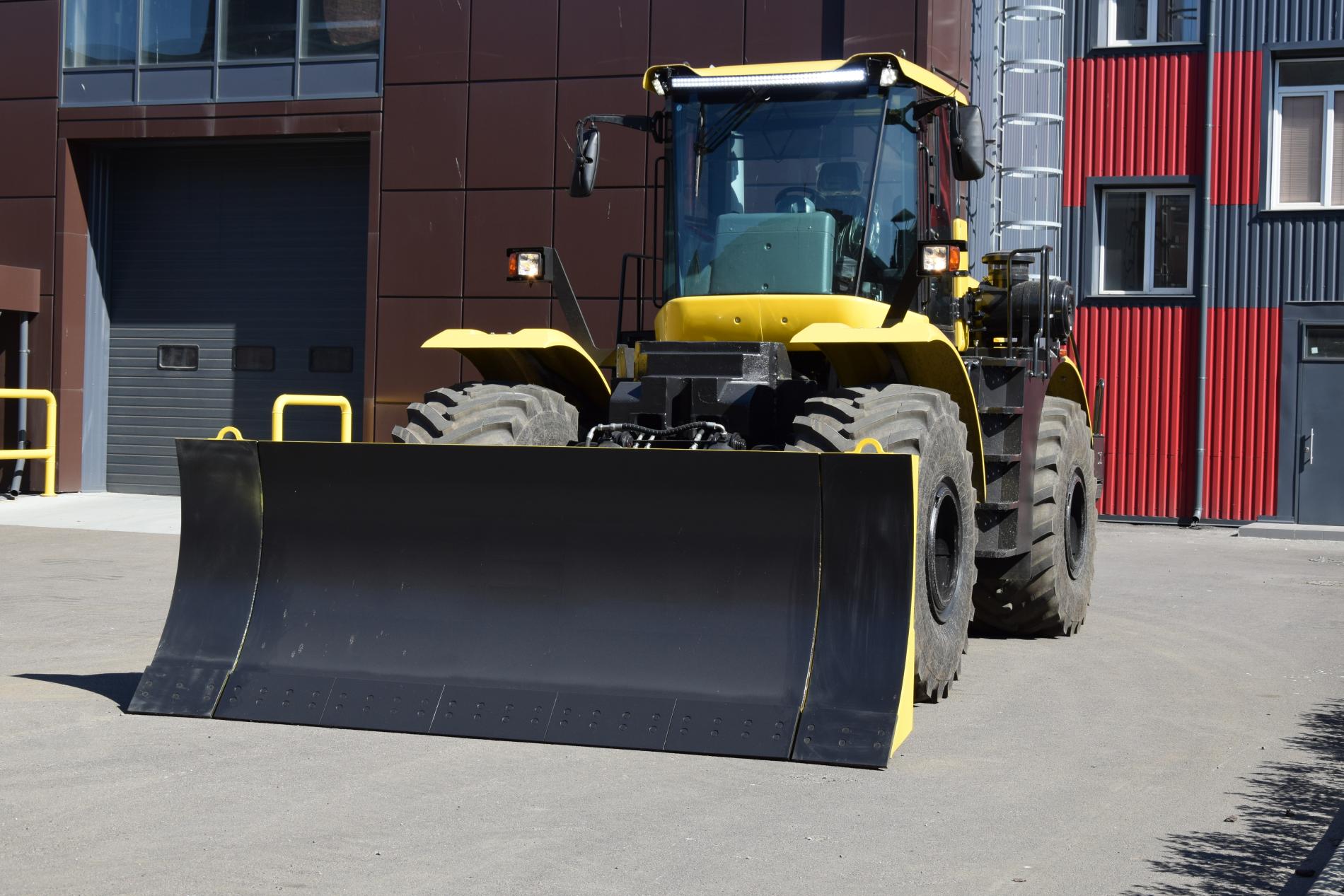

БУЛЬДОЗЕРНОЕ ОБОРУДОВАНИЕ

Техническая производительность:

Оборудование насыпей, засыпка ям, канав и воронок, разработка и перемещение грунта   при строительстве дорог, м³/ч

100 – 120

Рытьё котлованов и траншей в грунтах I…III категорий, м³/ч

70 – 75

Прокладывание колонных путей по снежной целине с глубиной снежного покрова не более 1,0 м при послойной разработке, км/ч

3 - 4

Прокладывание колонных путей на местности с наличием кустарника и мелколесья, км/ч

2 – 6

Передний угол свеса, град

25

Глубина опускания отвала в бульдозерном   положении, при угле резания 55°, мм, не менее

400

Угол установки отвала в грейдерное (левое и правое) положение, град

25±30

Угол поперечного перекоса отвала, град

16±1

Диапазон изменения угла резания отвала (поворот отвала), град

20

Максимальная высота подъёма отвала, мм

1100

Максимальная глубина рыхления, мм

300

Средняя скорость подъёма отвала, м/с, не менее

0,1

Средняя скорость опускания отвала, м/с, не менее

0,08

Время перевода бульдозера из транспортного   положения в рабочее, с, не более

60

Время перевода бульдозера из рабочего положения в транспортное, с, не более

60

Время перевода отвала в грейдерное положение, с, не более

20

ВСЕСЕЗОННЫЕ СМАЗОЧНЫЕ МАТЕРИАЛЫ И ЭКСПЛУАТАЦИОННЫЕ ЖИДКОСТИ

- моторное масло

SAE10W-40 API CI-4

- трансмиссионное масло

Масло марки «А»

- гидравлические масла и специальные жидкости условий эксплуатации при температуре

от +40ºС до -50ºС

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ДЛЯ РАБОТЫ В УСЛОВИЯХ КРАЙНЕГО СЕВЕРА

Дополнительное утепление моторного отделения

Подогрев топлива в топливном баке
